Behang Wabengitter

Wir fertigen unsere bewährten Rollgitter aus 3 verschiedenen Materialien. Die Panzer/Behänge in Wabenform sind wie folgt erhältlich:

Stahl verzinkt
Aluminium Edelstahl (V2A & V4A)
verzinkt
pulverbeschichtet
blank
eloxiert
pulverbeschichtet
walzblank 2B(IIIc)
hochglanz
pulverbeschichtet

Die einzelnen Stäbe aus stabilem Flachmaterial werden durch spezielle Gelenke miteinander verbunden. Die Stabenden werden zweifach um 90° umgebogen und mit einer zusätzlichen Krampe gehalten. So erhält der Behang eine geschlossene Gitterkante, die einen sauberen Einlauf in den Führungsschienen garantiert. Der Behang, ohne Querstab, bietet einen Lüftungsquerschnitt von ca 75 %.

(Suchen Sie eine andere Gitterform? Sprechen Sie uns bitte an – wir liefern auch andere Gitterbehänge!)

Sie erhalten unsere Rollgitter in 6 verschiedenen Wabenformen und Mustern:

gerade Wabe 185 x 120 mm

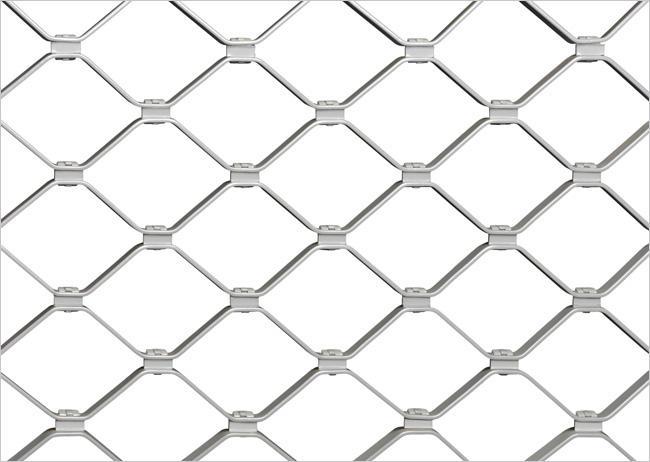

Keroll Kerger - Rollgitter Wabenform - gerade Wabe 185 x 120 mm

gerade Wabe 185 x 120 mm

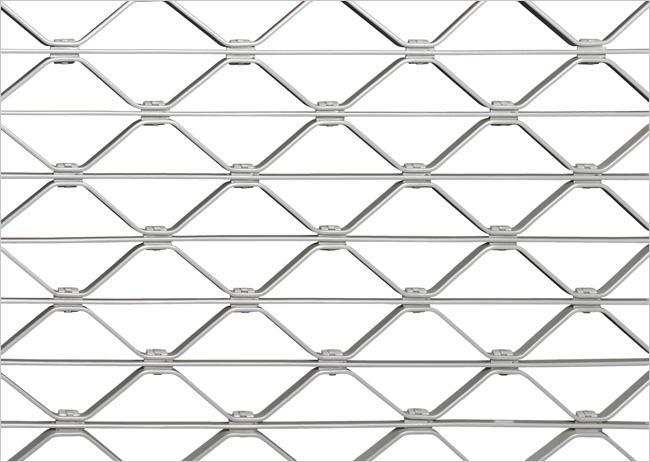

Keroll Kerger - Rollgitter Wabenform - gerade Wabe mit Querstab

gerade Wabe mit Querstab

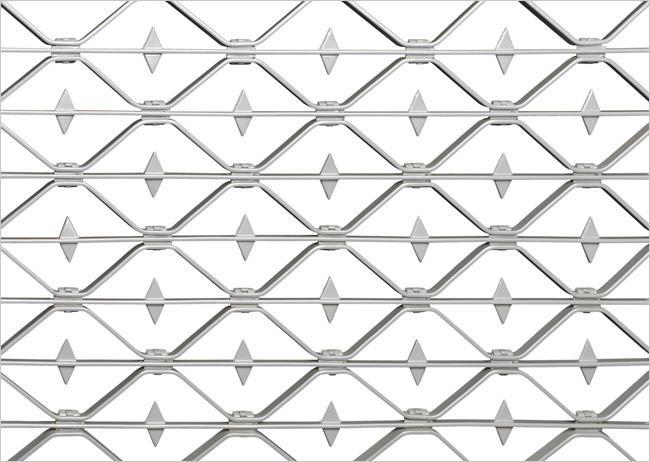

Keroll Kerger - Rollgitter Wabenform - gerade Wabe mit Querstab & Spitze

gerade Wabe mit Querstab & Spitze

gebogene Wabe 160 x 120 mm

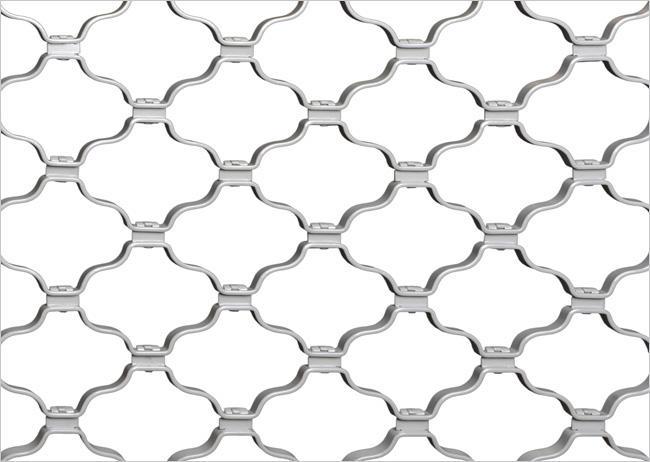

Keroll Kerger - Rollgitter Wabenform - gebogene Wabe

gebogene Wabe 160 x 120 mm

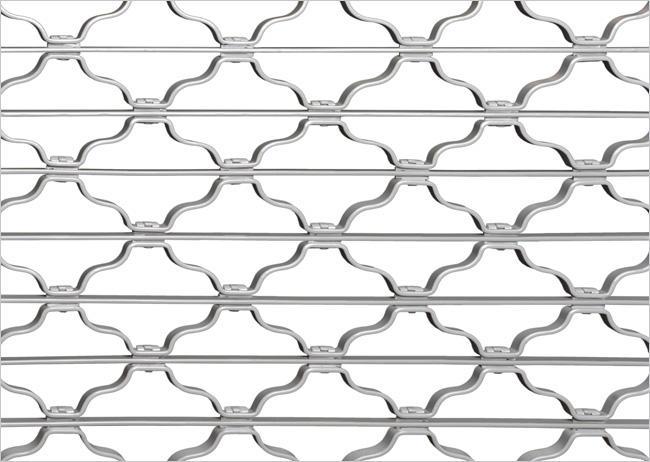

Keroll Kerger - Rollgitter Wabenform - gebogene Wabe mit Querstab

gebogene Wabe mit Querstab

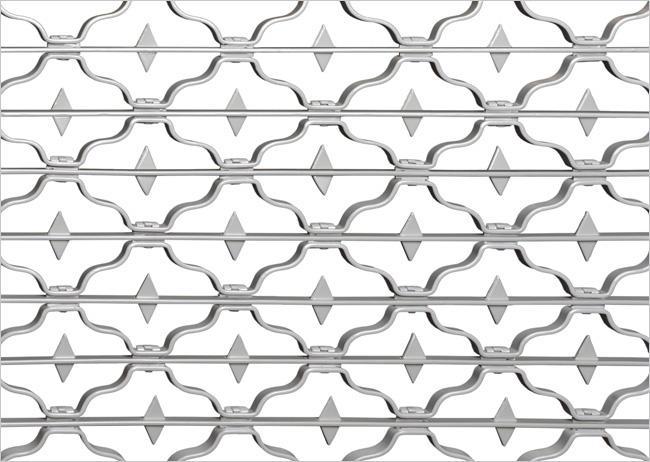

Keroll Kerger - Rollgitter Wabenform - gebogene Wabe mit Querstab & Spitze

gebogene Wabe mit Querstab & Spitze

Die Materialbreite des Flachmaterials wird entsprechend der Rollgitterbreite bestimmt – das heißt je breiter das Gitter desto breiter das Flachmaterial. Details hierzu finden Sie unter technische Informationen.

Wir bieten 3 verschiedene Endleisten:

Stahlwinkel 85/55/4 mm: Dieser Winkel ist lieferbar in Stahl verzinkt oder Edelstahl.
Der untere Schenkel des Winkels wird entsprechend der Führungsschienentiefe ausgeklinkt.
Zur Aufnahme von Gummiprofilen wird bei Bedarf ein C-Profil unter dem Winkel befestigt.

Große Aluminium Strangpressleiste: Diese Endleiste hat direkt ein C-Profil zur Aufnahme von Gummiprofilen mit Braselmann-Fuß integriert. Die Montage einer Sicherheitskontaktlieste ist somit sehr komfortabel. Die Oberfläche ist standardmäßig Aluminium blank – auf Kundenwunsch natürlich auch in E6EV1 eloxiert oder farbig pulverbeschichtet erhältlich.

Kleine Aluminium Strangpressleiste: Diese kleine Endleiste ist besonders geeignet für Führungsschienen mit einer schmalen lichten Öffnung. Diese Endleiste wird bei Rollgittern im Vorbauelement mit Kasten bevorzugt eingesetzt. Die Oberfläche ist standardmäßig Aluminium blank – auf Kundenwunsch natürlich auch in E6EV1 eloxiert oder farbig pulverbeschichtet erhältlich.

Obere Aufhängung – Befestigung des Rollgitters auf der Welle

Rollgitter Befestigung auf der Welle

Rollgitter Befestigung auf der Welle

Alle Rollgitter erhalten als oberen Abschluss ein durchgehendes Aufhängeprofil. In dieses Profil werden einzelne Aufhänger eingeschoben. Die Aufhänger sind mit einem Langloch zur Befestigung auf der Welle versehen.
